Як підібрати карданний вал до сільгосптехніки?

опубликовано в приложении: Агро1 №32
30 августа 2018 г.
Статьи Агротехнологии Як підібрати карданний вал до сільгосптехніки?
КАРДАННИЙ ВАЛ

1. Зробити замір:
 — зовнішнього діаметра підшипника хрестовини D;
 — висоти хрестовини з підшипниками Н.

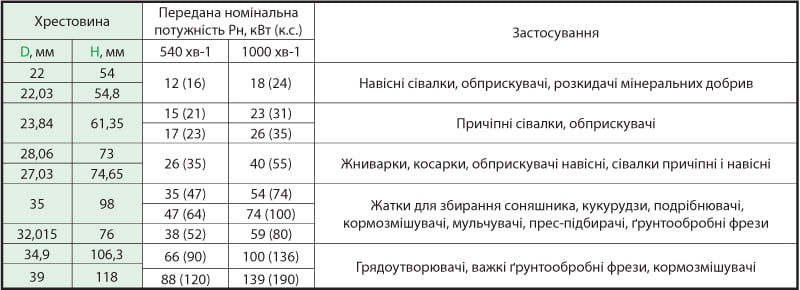

2.По таблиці визначити типорозмір по потужності переданої карданним валом, і порівняти зі споживаною потужністю сільгоспмашини.

КАРДАННИЙ ВАЛ

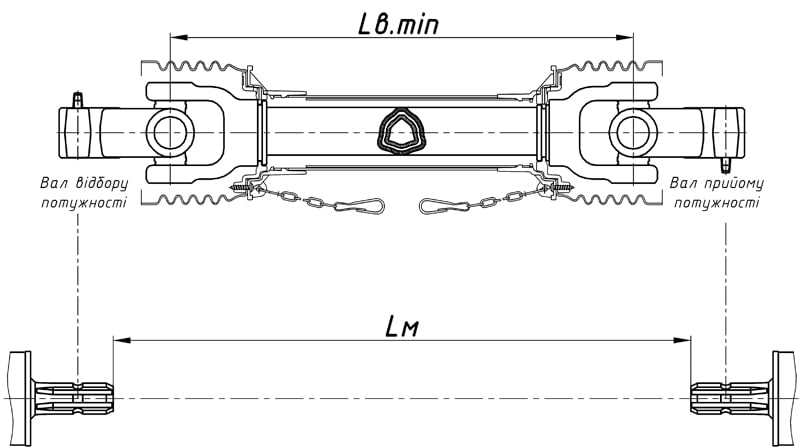

3. Зробити замір довжини карданного валу в складеному стані Lв.min, або при відсутності карданного валу — монтажну довжину Lм:

КАРДАННИЙ ВАЛ

4. Визначити тип приєднувальних кінцевих елементів: під шестигранник, шпонкове або шліцьове з’єднання; зовнішній діаметр D і кількість шліців Z.
5. Визначити наявність запобіжних муфт (обгінних, радіально-штифтових, зі зрізним болтом, фрикційних) і ширококутних шарнірів.
6. Передати менеджеру на виробництво необхідну інформацію для отримання карданного валу.



КАРДАННИЙ ВАЛ
