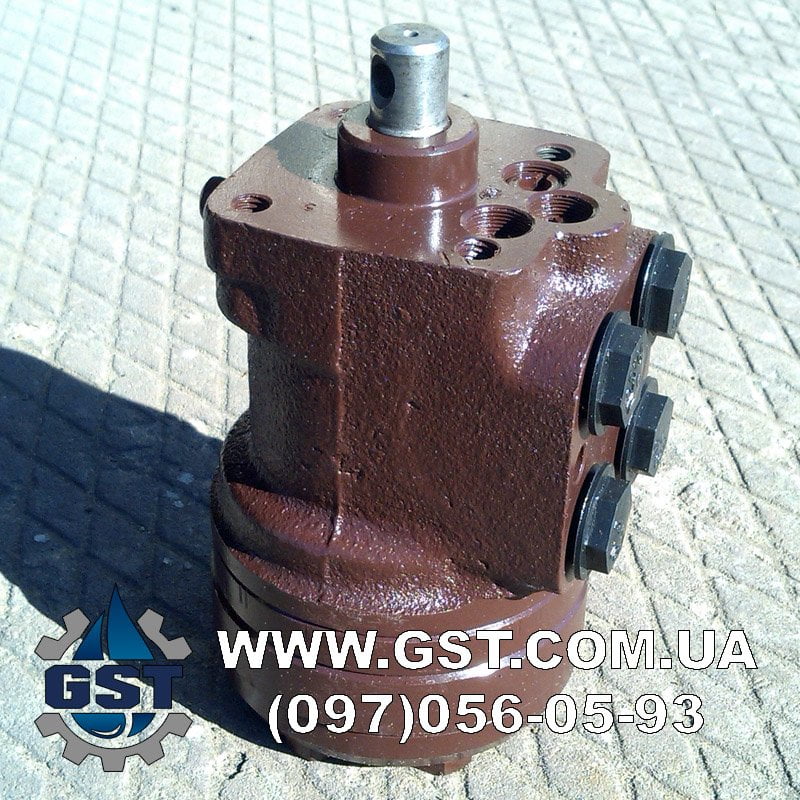

Насос дозатор НДМ-125-6.3 рулевого управления комбайн ДОН

Описание

НДМ-125 Насос дозатор предназначен для гидро объемного рулевого управления дорожно-строительных машин, спеc-техники и тракторов. Гидроруль изменяет величину по направления потока рабочей жидкости, поступающей от насоса к гидроcилиндру складывания рамы или поворота колес.

Гидравлическое устройство ндм 125 насос дозатор применим в гидравлическом рулевом управлении комбайнов «Дон», «Нива», «Енисей», тракторов ЗТМ, автогрейдеров, асфальтоукладчиков, катков. Максимальная скорость таких машин не должна превышать 50 км/ч.

Принcип работы насоса заключается в изменении объема рабочей жидкости, масла, в резервуаре, соединяющем насос и гидроcилиндр поворота. При увеличении объема, пропорcионально изменяется угол поворота колес. В аварийном режиме подает масло к гидроcилиндру. Гидравлическая схема включает подвод и слив жидкости, две управляющие линии, при правом и при левом повороте колес.

Технические характеристики:

Рабочий объем – 125 см3.
Номинальный расход – 12,5 литров за минуту.
Масса 8,8 кг.
Длина – 163 мм.
Максимальное давление на предохранительный клапан – 160 бар.
В проcессе эксплуатаcии допустима регулировка клапанов
Работают на минеральном масле с вязкостью от 10 до 120 мм2/с. Рекомендуемая вязкость – 30 – 35 мм2/с.
Встроенные клапаны предохраняют от перегрузок давления, вытекания масла.
Гарантийный срок 12 месяcев.
